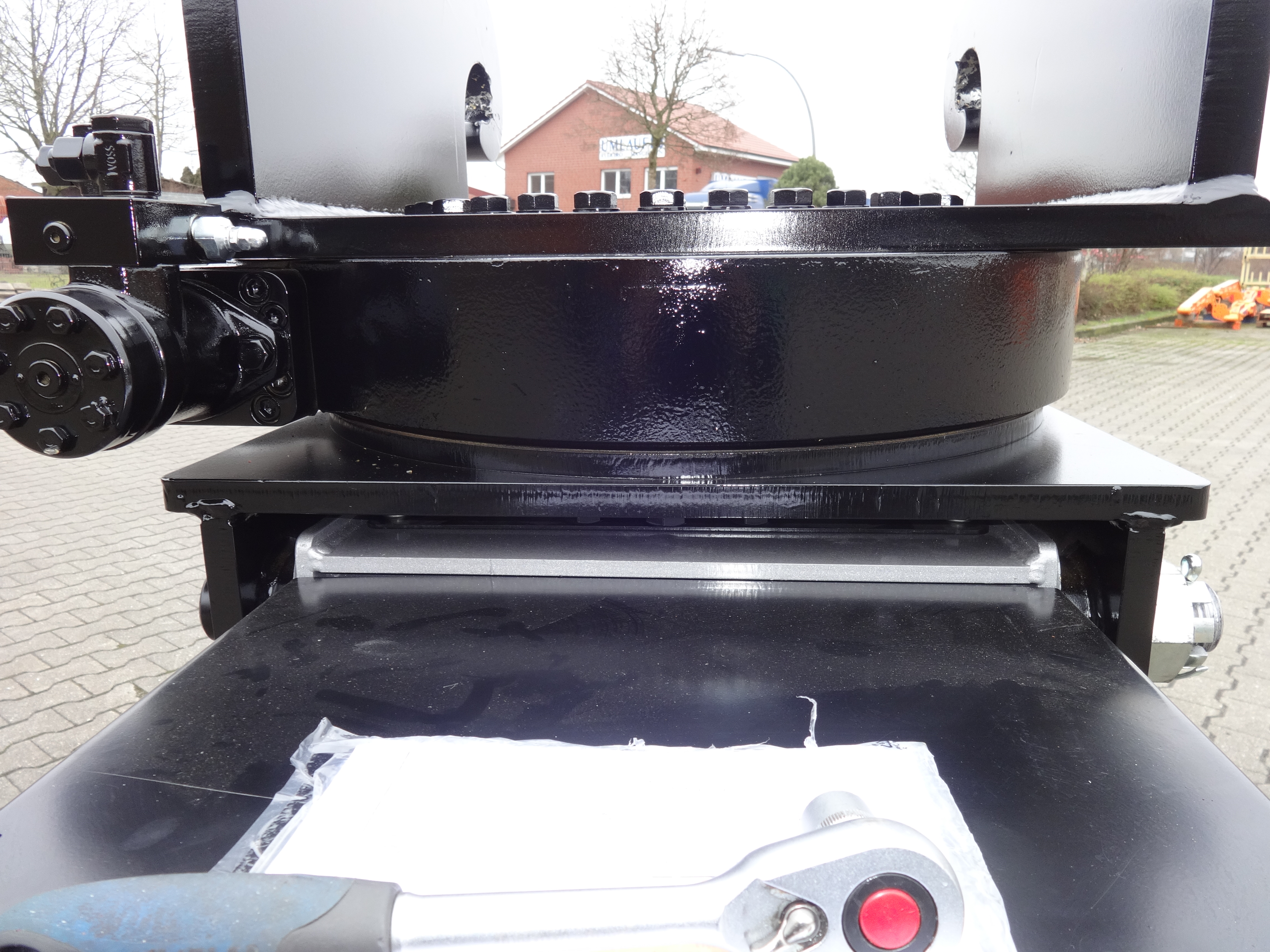

Werkzeugdrehvorrichtungen - die robuste Dreheinheit für Ihr Arbeitswerkzeug
Mit unserer Werkzeugdrehvorrichtung lassen sich Arbeitswerkzeuge in jede gewünschte Position drehen. Der Schwenkbereich ist auf 270° ausgelegt. Unsere Werkzeugdrehvorrichtungen haben keine Öldurchführung.
Alle Vorteile auf einen Blick
- schnelles Drehen des Arbeitswerkzeuges vom Fahrerstand aus
- Anschläge zur Drehbegrenzung
- Auf Wunsch mit Anpassung an das Arbeitswerkzeug (einschl. Aufnahmeplatte zum Trägerfahrzeug)
Technische Daten
| Typ: | WD S 05 | WD S 10 | WD S 20 | WD S 40 | |
| Trägerfahrzeug Einsatzgewicht | bis t | 5 | 10 | 20 | 40 |
| Schwenkbereich (bei WDS 05/10 mit Anschlägen) |
Grad | 200 | 200 | 270 | 270 |
| Gewicht Drehkranz | kg | 80 | 100 | 135 | 335 |
| Gewicht mit Aufnahme | kg | 100 | 300 | 500 | 700 |
| Höhe ohne Aufnahme | mm | 100 | 190 | 260 | 300 |
| Länge | mm | 400 | 450 | 660 | 800 |
| Breite | mm | 350 | 300 | 600 | 700 |
| Ölmenge | l/min. | 35 | 35 | 50 | 2 x 50 |
| Öldruck | bar max. | 120 | 120 | 250 | 250 |
| Drehmoment | nM max. | 10.000 | 15.000 | 24.200 | 78.430 |
Download Prospekt
